Предохранители в bmw e39

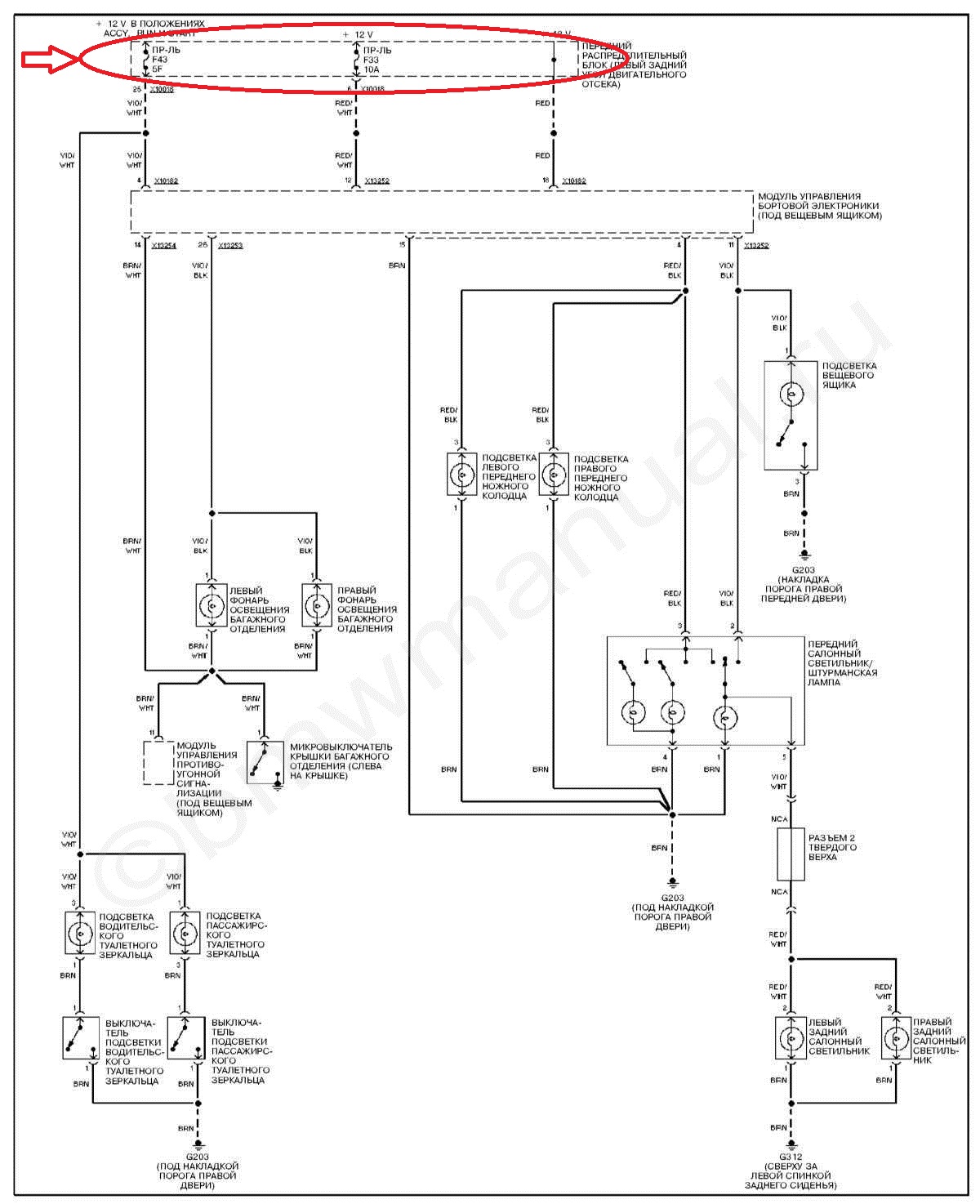

Электрическая система BMW E39 довольно сложна, в неё входят включатели, реле, электромоторы и датчики. Все эти компоненты защищены двумя блоками предохранителей, один расположен в потолке перчаточного ящика, другой находится в багажнике с левой стороны. К каждому блоку прилагается схема предохранителей BMW E39 с нумерацией, их нужно проверить для восстановления работоспособности неработающих электроприборов. Для схемы предохранителей BMW E39 перевод с немецкого языка подан в таблице ниже. Чтобы заменить перегоревшие предохранители, нужно:

  1. Отключить все потребители от питания с помощью соответствующих выключателей.
  2. Открыть перчаточный ящик, на потолке найти два белых зажима и повернуть их против часовой стрелки на 900, при этом опускается потолок ящика с блоком предохранителей. Для их извлечения здесь же находится пинцет, а также запасные предохранители по одному каждого номинала плюс схема их расположения.
  3. С помощью пинцета вынимаем соответствующий предохранитель.
  4. Визуально осматриваем, оценивая их на пригодность (см. рис. ниже). Целый – ставим на место, перегоревший меняем на новый такого же номинала. Состояние предохранителя

    Состояние предохранителя

  5. Проверяем работу электроприбора, в случае восстановления его работоспособности всё собираем на место (пинцет, подсказку) и не забываем купить новые предохранители, иначе в следующий раз нечем будет заменить нерабочий.
  6. Если предохранитель вновь быстро перегорает, значит, это проблема с электропроводкой или электроприбором.
  7. Ещё один блок предохранителей находится в багажном отсеке. Руководство по их замене то же самое.

Предохранители имеют цветовую и буквенную маркировку.

Предохранитель в зависимости от его цвета может быть рассчитан на напряжение от 7,5 до 30А

Предохранитель в зависимости от его цвета может быть рассчитан на напряжение от 7,5 до 30А

7,5А коричневый 10А красный 15А синий 20А желтый 25А белый (прозрачный) 30А зелёный

Предохранители в перчаточном ящике (таблица)

№ предохранителя Schlussfest Verbraucher Защищаемая цепь Потребитель Сила тока, А 17, 30, 31 ABS, ASC Антиблокировочная система тормозов 10, 25 10 40, 42 AirBaq Подушки безопасности 5, 5 32 Aktivsitz Активное сидение (массаж) 25 6, 29 AuBenspieqelverst Электропривод зеркала 30, 30 17, 31 Aut. Stabili. –cont. Антиблокировочная система тормозов 10, 10 4 Bel. Innen-/Gepackr. Подсветка салона, багажника 20 39 Bel. Make-Up-Spiedel Подсветка косметического зеркала. 7,5 24, 38 Bel. Schaltkulisse Подсветка приборов кулисы, салона. 5, 5 43, 56, 58 Bortmonitor Бортовой монитор, телефон, радио 5, 30, 10 41 Bremslicht Стоп-сигналы 5 15 Diagnosestecker Диагностический разъем 7,5 3, 38 Fanfaren Звуковой сигнал 15, 5 6, 27, 29 Fensterheber Электростеклоподъемник, центральный замок. 30, 30, 30 21 Garagentor ffner Блок управления гаражными дверями (ИК) 5 28 Getriebesteuer. Diesel Управление АКПП, дизельного ДВС 15 20 Heizbare Heckscheibe Обогрев заднего стекла 7,5 9 Heizbare Spritzdsen Подогрев форсунок омывателя стекла 15 20, 23 Heizunq Блок управления климат контролем (ЁЖ) 7,5 76 Heizunqsqeblse Вентилятор печки 40 18, 24, 40 Instrumentenkombi Панель приборов 5, 5, 5 9, 20 Klimaanlaqe Кондиционер 15, 7,5 35 Klimaqeblse hinten Блок управления заслонками печки 5 22, 31 Kraftstonffpumpe Топливный насос 25, 10 39 LadesteckdoseBMW E29 220V Зарядное гнездо (для зарядки АКБ, не вынимая из автомобиля) 7,5 34 Lenkradheizunq Подогрев руля 10 13 Lenksulenverstellunq Электрорегулировка руля 30 16, 41 Lichtmodul Блок света 5, 5 23 Mittelarmlehne hinten Электрооборудование подлокотника 7,5 14, 15 Motorsteuerunq Блок управления двигателем 5, 7,5 44 Multifunktionslenkrad Мультируль 5 25, 44 Multiinformationsdisplay MID панель БК 7,5, 5 25, 43, 44 Radio Радио 7,5, 5, 5 20,24 Reiftndruck-Kontrollsystem Контроль давления в шинах 7,5, 5 4, 2 Scheibenwaschanlaqe Омыватель стекла и фар 20, 30 1 Scheibenwischer Дворники 30 2 Scheinwerfer-Waschalaqe Омыватель фар 30 5 Schiebe-Henedach Электропривод люка 20 11 Servotronic Электрогидроусилитель руля 7,5 32 Sitzheizunq Подогрев сидений 25 10 Sitzverst. Beifahrer Электросидение пассажира 30 13, 21 Sitzverst. Fahrer Электросидение водителя 30, 5 32, 45 Sonneschutzrollo Солнцезащитная шторка заднего стекла 25, 7,5 21 Spieqelaut. abblend. Электропривод зеркала заднего вида 5 65 Telefon Телефон 5, 5 48 Weqfahrsicherunq Встроенная сигнализация (иммобилайзер) 5, 5 53 Zentralveqelunq Центральный замок 30, 30, 30 51 Ziq. Anzunder Прикуриватель 30 75 Zusatzlfter Дополнительный электровентилятор 50

Предохранители в багажнике (таблица)

59 Anhnqersteckdose Гнездо для прицепа 20 56, 58, 43 Bordmonitor Бортовой компьютер 30, 10, 5 56 CD – Wechsler CD – Чейнджер 30 48 Diebstahlwarnanlaqe Иммобилайзер 5 60, 19 Elektr. Dmpfer – Control Блок EDC 15, 5 55, 43 Heckwaschpumpe (Heckwischer) Насос омывателя заднего стекла 20, 5 66 Heizbare Heckscheibe Обогрев заднего стекла 40 54 Kraftstoffpumpe M5 Топливный насос (только для модели М5) 25 49, 50 Luftfederunq Пневматическая подвеска 30, 7,5 56, 58 Naviqationssystem Навигация 30, 10 56, 58, 43 Radio Радио 30, 10, 5 47 Standheizunq Предпусковой нагреватель (вебасто) 20 57, 58, 43 Telefon Телефон 10, 10, 5 53 Zentralverrieqelunq Центральный замок 7,5 51 Ziq. Anznder hinten Задний прикуриватель 30 47 Zuheizer Предпусковой нагреватель (вебасто/топливо) 20

Нельзя применять проволоку или другие перемычки вместо оригинальных предохранителей!
